محاسبه حجم بین دو سطح

دستورات اندازه گیری یا محاسبه حجم بین سطوح به شما امکان می دهد حجم مواد را بین دو زمین یا سطح محاسبه کنید. حجم شمع و محاسبات برش و پر کردن اغلب برای تعیین هزینه های مربوط به جابجایی مواد به یا از یک سایت خاص استفاده می شود، اما ممکن است برای تخمین بازده کشاورزی و تعیین تأثیر یک رویداد زمین لغزش با مقایسه قبل و بعد از محاسبات حجمی استفاده شود..

اندازه گیری حجم بین سطوح, VOLUME - Measure Volume (Cut and Fill ) و Pile Volume محاسبات حجمی با تقسیم ناحیه مورد نظر به قطعات کوچک مستطیل شکل و سپس محاسبه حجم مجموع مستطیل های سه بعدی کوچک بین دو مدل زمین (Measure Volume Between) کار می کنند. سطوح) یا مدل زمین و سطح برش (Cut and Fill یا Pile Volumes).

VOLUME - Measure Volume در منوی کلیک راست Analysis/Measurement Digitizer یافت می شود و حجم برش و پر شدن را نسبت به نحوه تلاقی راس های ویژگی انتخابی با سطح زمین اندازه گیری می کند. این گزینه گزینه های متعددی برای ویرایش رئوس، مقادیر ارتفاع پایه و گزینه هایی برای تعریف بیشتر محاسبه حجمی دارد.

PILE VOLUMES - محاسبه حجم شمع های انتخاب شده به شما امکان می دهد تا به سرعت حجم شمع های انتخاب شده را اندازه گیری کنید، همانطور که توسط ویژگی های منطقه انتخاب شده تعریف شده است. این گزینه همچنین در منوی کلیک راست Analysis/Measurement Digitizer قرار دارد.

حجم را بین دو سطح اندازه گیری کنید. می تواند برای اندازه گیری حجم بین دو سطح زمین بارگذاری شده در فضای کاری استفاده شود، مرزهای محاسبه لبه های مدل های زمین است. این گزینه در زیر منوی تجزیه و تحلیل یافت می شود.

VOLUME - اندازه گیری حجم (برش و پر کردن)

اگر یک یا چند ویژگی خط یا ناحیه را با ابزار Digitizer انتخاب کرده‌اید، از منوی راست کلیک برای دسترسی به VOLUME - اندازه‌گیری حجم (برش و پر کردن) در زیر منوی کلیک راست Analysis/Measurement استفاده کنید. این دیالوگ تنظیم پارامترهای محاسبه حجم (در زیر) را ایجاد می کند و حجم برش و پر شدن را نسبت به نحوه برش لبه ها / رئوس ویژگی(های) ناحیه سطح زمین را اندازه گیری می کند.

در گفتگوی تنظیم پارامتر محاسبه حجم، می توانید نوع محاسبه، فاصله نمونه و واحدهای حجم را مشخص کنید. علاوه بر این، ارتفاع پایه را می توان برای همه رئوس یا برای هر رأس در ویژگی انتخاب شده مشخص کرد.

نوع محاسبه حجم - به شما امکان می دهد با تنظیم یک راهرو یا یک ویژگی منطقه برای استفاده در فروش یک محاسبه، از یک ویژگی خط برای تعیین منطقه برای محاسبه برش و پر کردن استفاده کنید.

فاصله نمونه - در اینجا می توانید به صورت دستی فاصله نمونه مورد استفاده برای تعیین حجم را مشخص کنید، با یک منطقه بزرگ که روی یک مدل زمین با وضوح بالا با استفاده از مقادیر کوچک تعریف شده است، می تواند زمان پردازش را افزایش دهد. از گفتگوی Projection برای ویرایش واحدهای زمین خطی استفاده کنید.

واحدهای حجم - از میان فوت جریب، اینچ هکتار، بشکه، بشکه نفت، فوت مکعب، متر مکعب، یارد مکعب یا گالن انتخاب کنید.

ارتفاع پایه برای محاسبات حجم - به شما امکان می دهد به صورت دستی ارتفاع پایه را برای محاسبات حجم تنظیم کنید، مناطق بالاتر از ارتفاع پایه حجم برش و مناطق زیر ارتفاع پایه حجم پر شده در نظر گرفته می شوند. با انتخاب گزینه Above Ground برای استفاده با گزینه های Use Same Base Height for All Vertices یا Perform Multiple Calculations Over a Range of Base Heights، ارتفاع پایه با ارتفاع تعریف شده توسط کاربر از سطح زمین، نسبت به هر رأس در انتخاب شده تعیین می شود. ویژگی.

با انتخاب گزینه استفاده از ارتفاعات از سطح زمین در مرز، حجم شمع اندازه گیری می شود. از گزینه Specify the Base Height برای استفاده در Every Vertex برای تنظیم دستی ارتفاع برای هر رأس در ویژگی انتخاب شده استفاده کنید. مشخص کنید که ارتفاع پایه در لیست رأس بالاتر از سطح زمین یا بالاتر از سطح دریا باشد.

اگر چندین ویژگی منطقه را انتخاب کرده اید، می توانید حجم ترکیبی برش و پر کردن همه ویژگی های منطقه انتخاب شده را نیز محاسبه کنید.

PILE VOLUMES - حجم شمع های انتخاب شده را محاسبه کنید

حجم(های) شمع با ایجاد ارتفاعات نمونه در امتداد محیط مشخصه ناحیه انتخاب شده برای تشکیل سطح "پایه"، حجم یک شمع را که توسط ویژگی منطقه تعریف شده است، محاسبه می کند. مقادیر ارتفاع برای هر نمونه جایی خواهد بود که مقدار ارتفاع از جایی که نقطه نمونه با مدل ارتفاعی بارگذاری شده تلاقی می کند.

فاصله نمونه با عرض ویژگی منطقه و ارتفاع شمع تعیین می شود. این 1/200م عرض ویژگی منطقه انتخاب شده یا 1/200م ارتفاع شمع خواهد بود - هر کدام که کمترین فاصله باشد. برای مثال، شمع‌هایی که 50 متر عرض در 40 متر ارتفاع دارند، مرز آن با فاصله 0. 2 متر (40m/200m = 0. 2m) نمونه‌برداری می‌شود.

سپس حجم ها با ایجاد یک سطح زمین از ناحیه شمع، محاسبه سطح مساحت از سطح زمین تولید شده، و سپس کم کردن از زمین واقعی محاسبه می شود.

برای استفاده از ابزار اندازه گیری حجم شمع ، به یک ویژگی منطقه ای نیاز دارید که تپه یا شمع مورد نظر خود را برای اندازه گیری حجم مورد نظر قرار دهد ، یا نیاز به دیجیتالی کردن ویژگی منطقه جدید در اطراف شمع دارید. ویژگی منطقه نیازی به ارتفاعات تعریف شده برای راس ها ندارد ، زیرا مقادیر ارتفاع برای محاسبه حجم شمع از نمونه های تولید شده حاصل می شود.

برای اندازه گیری دقیق تر ، اطمینان حاصل کنید که ویژگی منطقه بدون داشتن فضای زیادی در اطراف محیط ، شمع یا تپه را به طور کامل محصور می کند.

حجم بین دو سطح را اندازه گیری کنید

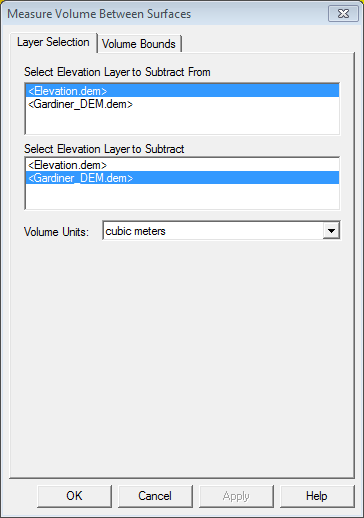

هنگام انتخاب ، این فرمان نشان می دهد حجم بین گفتگوی سطوح (در زیر) به شما امکان می دهد دو لایه را انتخاب کنید تا حجم بین و همچنین واحدهای حجم را محاسبه کنید.

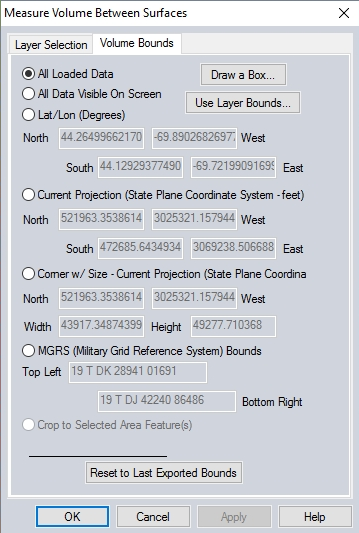

برگه Volume Bounds (در زیر) چندین روش مختلف برای مشخص کردن یک منطقه جغرافیایی یا زیر مجموعه لایه های زمین انتخاب شده برای استفاده در محاسبه حجمی ارائه می دهد.

هر یک از روشهای تعریف مرزها در زیر شرح داده شده است.

تمام داده های بارگذاری شده - تمام داده های زمین بارگذاری شده که برای استفاده در اندازه گیری حجم انتخاب شده اند. این انتخاب پیش فرض است.

کلیه داده های قابل مشاهده در صفحه - به شما امکان می دهد با استفاده از نمای فضای کاری با تمام داده های بارگذاری شده ، جعبه ای را برای میزان اندازه گیری حجم بکشید. بدون جعبه کشیده شده ، از گسترش لایه مدل زمین انتخاب شده برای تعریف مرزها استفاده می شود.

LAT/LON (Degrees) - به کاربر اجازه می دهد تا زیر مجموعه را به عنوان یک جعبه محدود در مختصات عرض جغرافیایی/طول جغرافیایی مشخص کند. مقادیر پیش فرض به طور خودکار پر شده ، مرزهای LAT/LON تمام داده های سازگار با بار در حال حاضر است.

محصول (های) منطقه انتخاب شده - محاسبه حجم را به مرز یک ویژگی منطقه انتخاب شده تبدیل می کند.
